非接觸式水位傳感器
一、非接觸式隔空水位傳感器簡介
潔源隔空水位傳感器應用于各類家電，如烤箱，水箱，咖啡機，豆?jié){機，果糖機等相關液體檢測，流體檢測類別。另外，在工業，農業，環境保護等有水或液體參與的智能化設備方面都可加入隔空水位傳感器的智能檢測。
隨著科學技術的快速發展，水位檢測技術也在不斷的進步。從傳統的機械式，如杠桿浮球，電磁式，干簧管信號檢測等，再到現在的電容傳感等新型檢測技術，極大地提升了水位檢測的性能和應用方便性。
傳統水位檢測方式需要將檢水探頭或傳感置于水中，或通過浮球隨水位的高低推動干簧管的不同接觸點而達到水位檢測的目的。這些對產品結構要求較高，成本也高，檢水設備易損壞，使用壽命短。
潔源隔空水位檢測技術解決了以上痛點問題，具備非接觸，易使用、低成本，使用周期長等優點。潔源隔空水位檢測技術，基于內置的MCU專用電容傳感水位檢測硬件電路，用AI智能算法，外加可視化的，人性化的簡潔人機界面，不需在檢測液體的內部，不需要外置傳感器，PCB板不需與水接觸，可允許4-8mm厚度絕緣材料，1-3mm空氣間隙的情況下實現隔空水位檢測。
二、基本使用說明：
1、將隔空水位檢測板緊密貼到水容器壁上；
2、在電源接口接入5V電源，POWER燈常亮，表示供電正常；
3、使用USB轉TTL串口工具與電腦連接，配合水位檢測板的上位機軟件進行界面實時數據看板和功能調試；

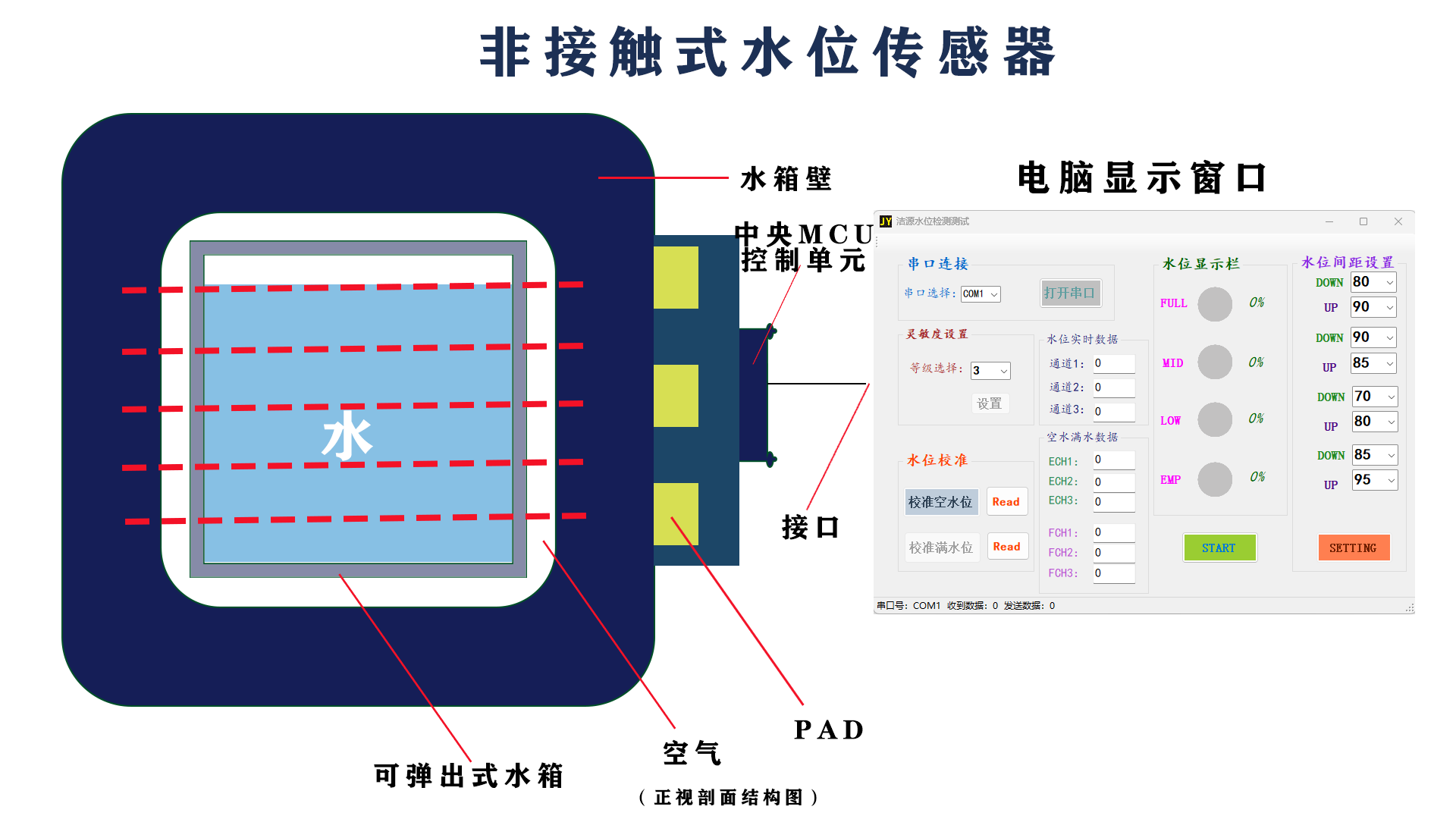

三、隔空水位檢測原理
1、 PCB和容器之間介質變化會引起電容的微小變化；
2、板子隔空水位檢測開發板具有極高的電容檢測靈敏度，可檢測到水位變化帶來的微小電容變化；
3、 板子隔空水位檢測開發板具有2-3mm左右的隔空（空氣）能力，對結構及安裝有較高的容錯能力；
4、可有效應對水垢堆積帶來的變化。（可重新校驗初始值，以應對各類變化）
5、檢水容器厚度達到在6mm。

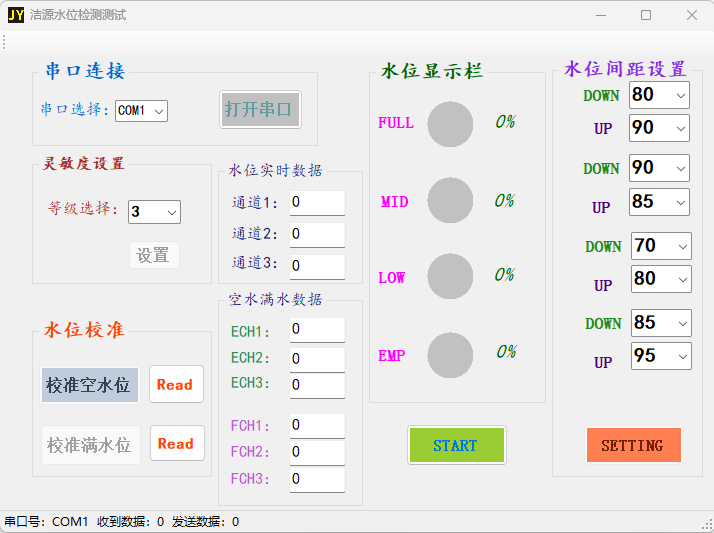

四、軟件界面
1.可設定不同的靈敏度等級
不同靈敏度主要表現為水位檢測銅箔對水位變化的敏感度不同，也就是有多高的水覆蓋到銅箔后可判斷為有水。表現出的結果：下圖可以看出，靈敏度設定越高，系統判斷出的有無水線對應銅箔的位置就越低。
2.可設定每個水位的高低有效值的百分比
每個PAD的電容變化值在固定各類參數距離后，讀回的最大變化值作為100%，那么，每處有效水位將可以定義。它包括水位在下降時的標定百分比值，或在水位上升過程中也有一個可設定的百分比值。
3.可觀察每個水位當前的實時數據值
當隔空水位傳感定義3個水位時，將有三組整型數據被實時傳送到上位機界面，以及實時百分比例占比數據也將在界面顯示。
4.可一次性讀取空水位校驗值及滿水位校驗值
當?shù)谝淮芜\(yùn)行潔源水位檢測界面軟件時，將會讀取下位機板子的信息，如果下位機板子未做空，滿水校驗程序，界面將會提示進行初始化校驗功能，以確保在正式水位隔空測驗時能得到正確響應。
